Docker/Kubernetes - (9) Kubernetes란?

Environment: Ubuntu 18.04

1. Kubernetes(k8s)란?

Kubernetes(k8s)는 docker swarm mode처럼 여러 대의 docker host를 하나의 cluster로 만들어 준다는 것은 같지만 세부적으로 폭넓은 기능을 제공한다는 점이 다릅니다. 구체적으로 특징은 다음과 같습니다. (K8s라는 표기는 "K"와 "s"와 그 사이에 있는 8글자를 나타내는 약식 표기)

• 서버 자원 clustering, 마이크로서비스 구조의 container 배포, 서비스 장애 복구 등 container기반의 서비스 운영에 필요한 폭넓은 오케스트레이션(Orchestration) 기능을 제공
  • Orchestration: container의 배포, 관리, 확장 ,네트워킹을 자동화하는 기술로, 복잡한 container 환경을 효과적으로 관리하기 위한 도구
• 구글, 레드햇을 비롯한 많은 오픈소스에서 k8s의 소스코드에 기여하므로 성능과 안정성 보장
• Persistent volume, scheduling, 장애 복구, auto scaling, service discovery, ingress등 대부분의 기능과 컴포넌트를 사용자가 직접 customizing가능
• CNCF(Cloud Native Computing Foundation) 및 다른 클라우드 운영 도구들과 쉽게 연동되므로 확장성

하지만 많은 기능을 지원하다보니 다른 오케스트레이션 툴 들보다 훨씬 복잡하고 어려울 수 있습니다. 그리고 대규모 서비스에 적합하기 때문에 서비스 규모에 따라 k8s가 오버 엔지니어링 될 수 있음을 명심해야합니다.

2. Kubernetes 버전 환경

개발 용도(minikue)가 아닌 실제 서비스 테스트 또는 운영 용도로 k8s를 사용할 수 있도록 설치를 진행하겠습니다. k8s의 사용 환경은 크게 두가지입니다. 첫째는 AWS, GKE등의 클라우드 플랫폼 환경이고 두번째는 자체적으로 보유한 자체 서버(On-premise) 환경입니다.



• On-premise 환경
  • k8s를 포함하여 모든 인프라를 직접관리 해야함
  • 세부적인 설정까지 가능하지만 모든 관리를 해야하므로 운영 및 유지보수 힘듬
• 클라우드 플랫폼
  • 서버 인스턴스만을 사용해 Kubernetes를 설치할 지, k8s자체를 서비스로서 제공하는 managed 서비스를 사용할지 결정이 필요
  • 전자인경우 서버, 네트워크 등 인프라에 대한 관리는 AWS, GCP와 같은 클라우드 제공에게 맡기되, 쿠버네티스의 설치 및 관리를 직접 수행
• k8s자체를 클라우드 서비스로서 사용
  • AWS의 EKS(Elastic Kubernetes Service), GCP의 GKE(Google Kubernetes Engine) 등의 managed 서비스를 이용한다며 k8s의 설치 및 관리까지도 클라우드 제공자가 담당
  • 너무 다해주니 공부하는 입장이면 쓰지말자...

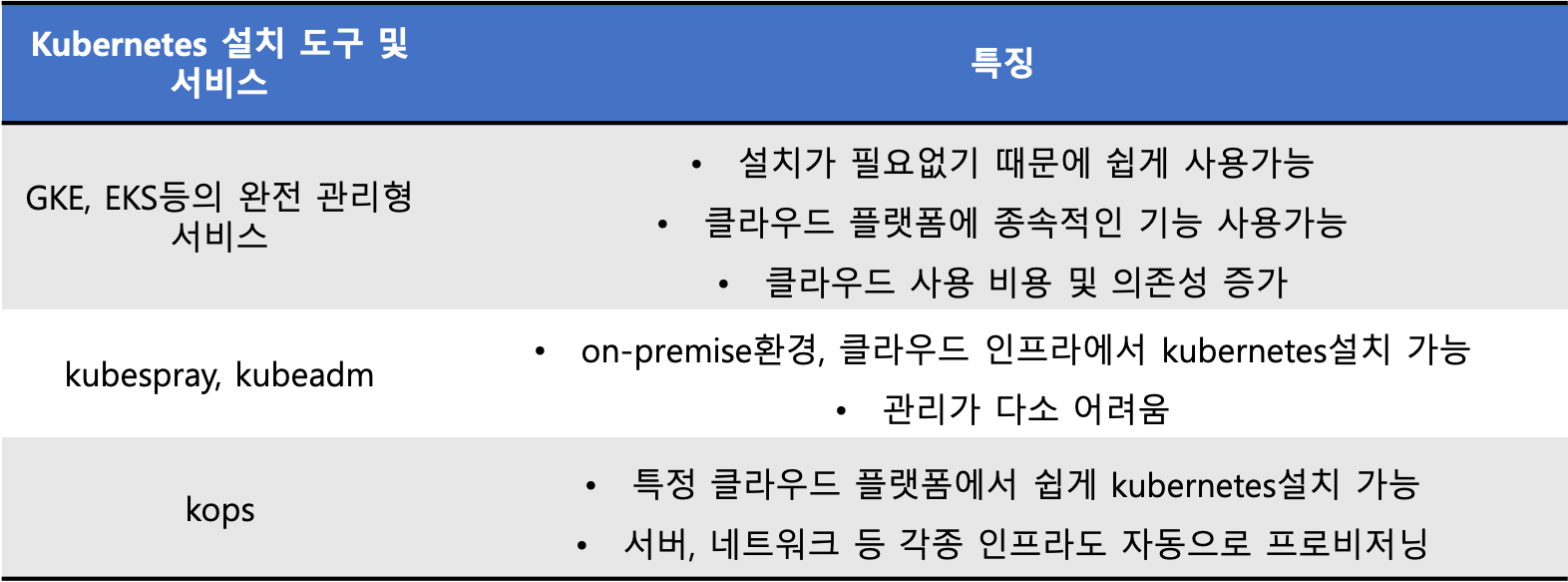

환경에 맞는 설치 방법은 다음과 같습니다.



3. Kubernetes 설치

저는 실제 서비스와 비슷하도록 하기 위해 여러 개의 서버를 이용해 k8s cluster를 설치하는 방법 중 하나인 kubeadm으로 해보겠습니다.
kubeadm은 minkube 및 kubespray와 같은 설치 도구도 내부적으로 kubeadm을 사용하고 있고 on-premise환경, 클라우드 인프라 환경에 상관없이 리눅스 서버라면 사용가능합니다. k8s 사용을 위해 다음과 같은 환경을 구성하였습니다.

• 마스터 노드 1개, 워커 노드 3개 (가상머신을 통해)
  • 모든 서버(노드)의 시간이 ntp를 통해 동기화 되어있음을 확인
  • 모든 서버가 MAC주소가 다른 지 확인
  • 모든 서버가 2GB 메모리, 2 CPU이상의 자원을 가짐
  • swapoff -a 명령어를 통해 모든 서버에서 메모리 swap을 비활성합니다.
• 모든 서버는 우분투 18.04로 통일

사용할 서버의 IP과 호스트 이름 (역할)은 다음과 같습니다.

192.168.26.148 manager (마스터 노드)
192.168.26.145 worker1 (워커 노드)
192.168.26.144 worker2 (워커 노드)
192.168.26.149 worker3 (워커 노드)

Kubernetes 저장소 추가

k8s를 설치할 모든 노드에서 다음 명령어들을 통해 저장소를 추가합니다.

curl -s https://packages.cloud.google.com/apt/doc/apt-key.gpg | apt-key add -
cat <<EOF > /etc/apt/sources.list.d/kubernetes.list
deb http://apt.kubernetes.io/ kubernetes-xenial main
EOF

kubeadm 설치

모든 노드에 docker의 최신버전 설치는 다음 명령어를 통해 진행합니다. 또한 k8s에 필요한 패키지를 설치합니다.

# docker install
sudo wget -qO- http://get.docker.com/ | sh
# package install
apt-get update
apt-get install -y kubelet kubeadm kubectl kubernetes-cni

Kubernetes 클러스터 초기화

마스터 노드로 사용할 host에서 다음 명령어를 통해 clutser를 초기화 합니다.

kubeadm init --apiserver-advertise-address 192.168.26.148 --pod-network-cidr=172.31.0.0/16

• --apiserver-advertise-address: 다른 노드가 마스터에게 접근할 수 있는 IP주소
• --pod-network-cidr: k8s에서 사용할 container의 네트워크 대역 (서버의 대역과 중복되지 않도록 함)

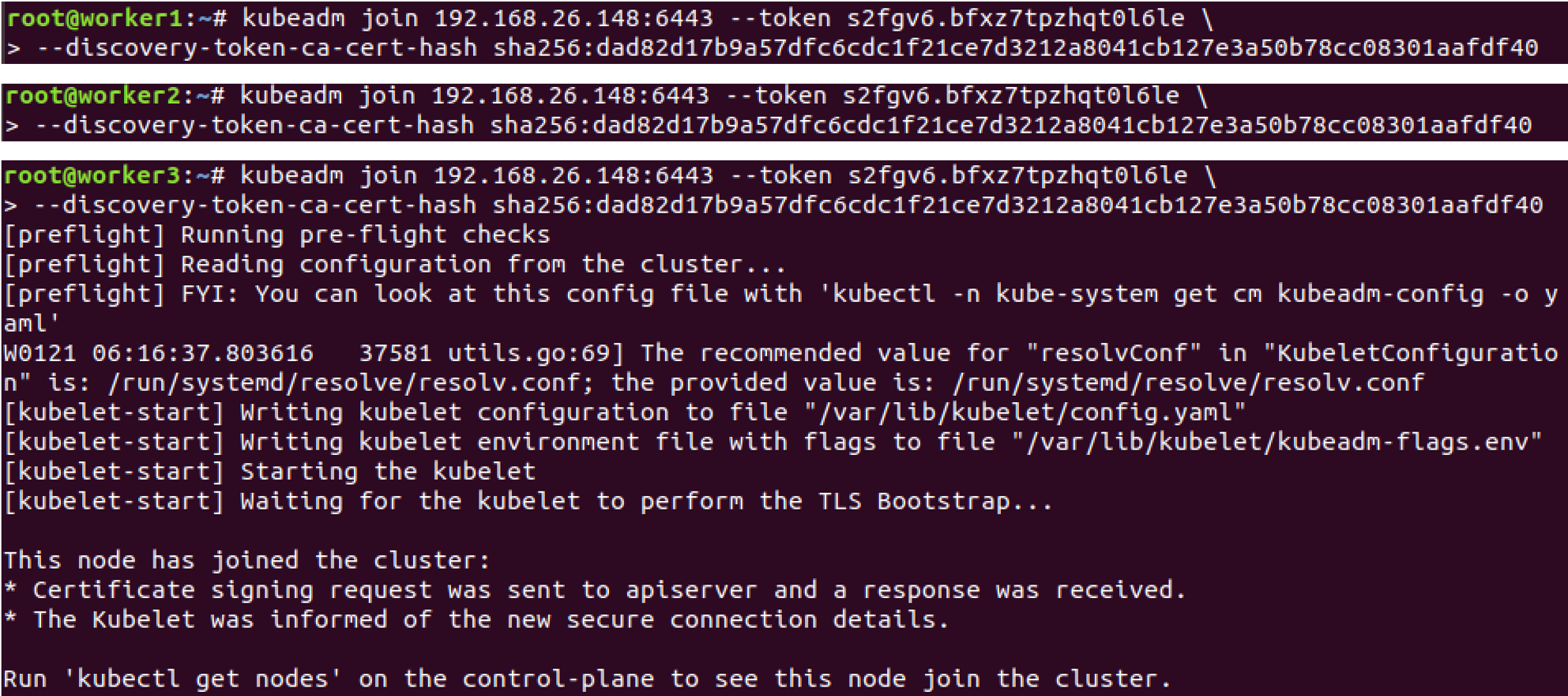

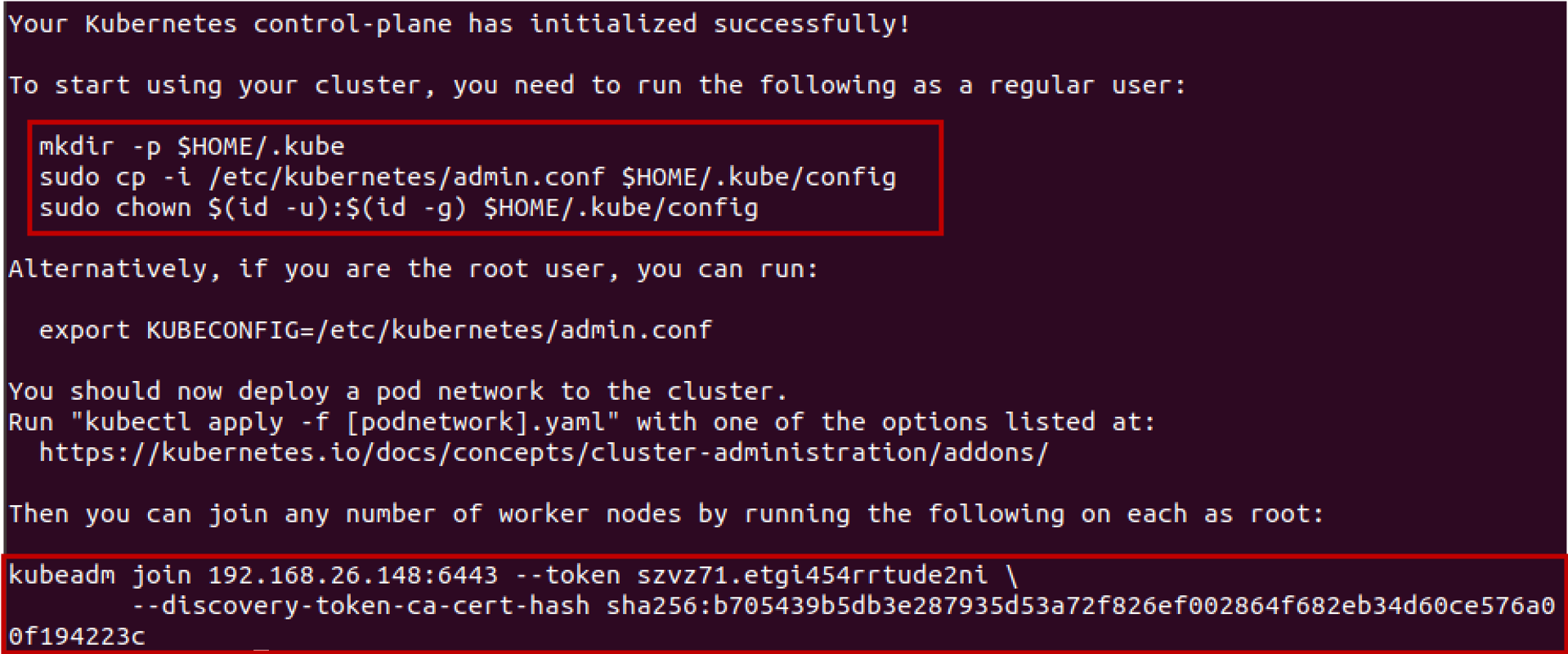

위의 사진 중간의 highlight쳐져 있는 3줄의 명령어를 복사해 마스터 노드에 실행합니다. 그리고 다음사진은 맨 마지막의 highlight된 명령어는 워커 노드들에서 실행한 모습입니다.

위의 init와 join명령어로부터 The kubelet is not running라는 에러가 생기면 다음 명령어를 차례로 입력해보자.
sudo systemctl enable docker -> sudo systemctl daemon-reload-> sudo systemctl restart docker -> kubeadm reset

container 네트워크 애드온 설치

네트워크 에드온은 CNI(Container Network Interface)라고도 합니다. k8s Cluster 내부는 마스터 노드에 의해 여러 container가 생성 삭제 복구를 반복하고 있는데 그에 따라 각 container의 고정적이지 않고 재할당이 빈번함 이러한 특징을 해결하기 위해 k8s Cluster는 가상 네트워크가 구성되어 있는데 기본적으로는 Worker Node의 kube-proxy 가 네트워크를 관리하지만 보다 효율적인 네트워크 환경을 구성하기 위해 사용되는 것이 네트워크 에드온입니다.



k8s의 container 간 통신을 위해 여러 오버레이 네트워크를 사용할 수 있지만 여기서는 calico를 사용합니다. 마스터 노드에서 calico.yaml을 다운받아 줍니다.

# version 3.21 calico.yaml 다운로드 (2022.1월 기준)
wget https://docs.projectcalico.org/v3.21/manifests/calico.yaml

그리고 vi(vim)을 이용해 CALICO_IPV4POOL_CIDR을 찾아 아래와 같이 주석처리를 풀어주고 내용을 추가합니다.



위의 192.168.126.2는 마스터 노드의 게이트 웨이로 다음 명령어로 확인가능합니다.

route -n | grep 'UG[ \t]' | awk '{print $2}'

이제 calico.yaml을 통해 플러그인을 설치합니다.

kubectl apply -f calico.yaml



Calico란? container 및 기본 host 기반 워크로드를 위한 오픈 소스 네트워킹 및 네트워크 보안 솔루션이며 캡슐화 또는 오버레이없이 구축되어 고성능의 대규모 데이터 센터 네트워킹을 제공 할 수 있다. 또한 Calico는 분산 방화벽을 통해 k8s 포드에 대해 세분화 된 의도 기반 네트워크 보안 정책을 제공함

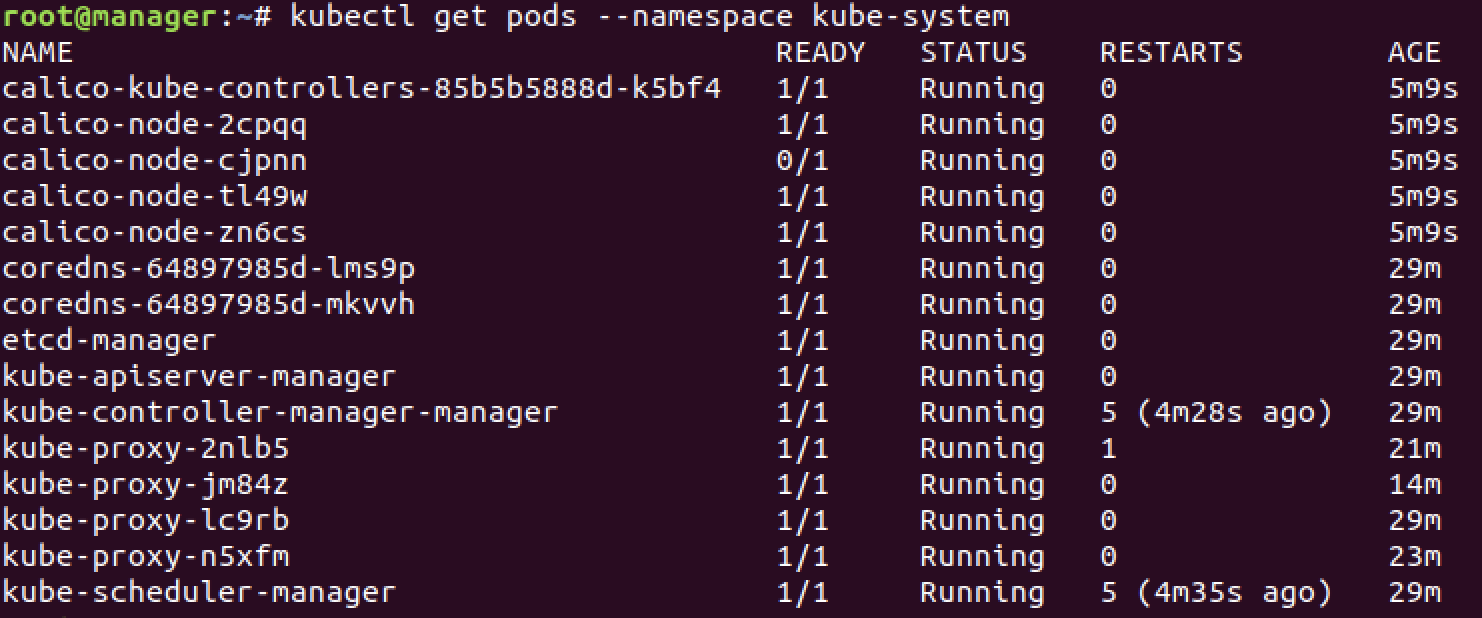

설치가 정상적으로 완료되었는지 확인하기 위해 다음 명령어로 k8s 핵심 컴포넌트들이 모두 running상태인지 확인합니다. 또한 kubectl get nodes를 통해 등록된 모든 노드도 확인가능합니다.

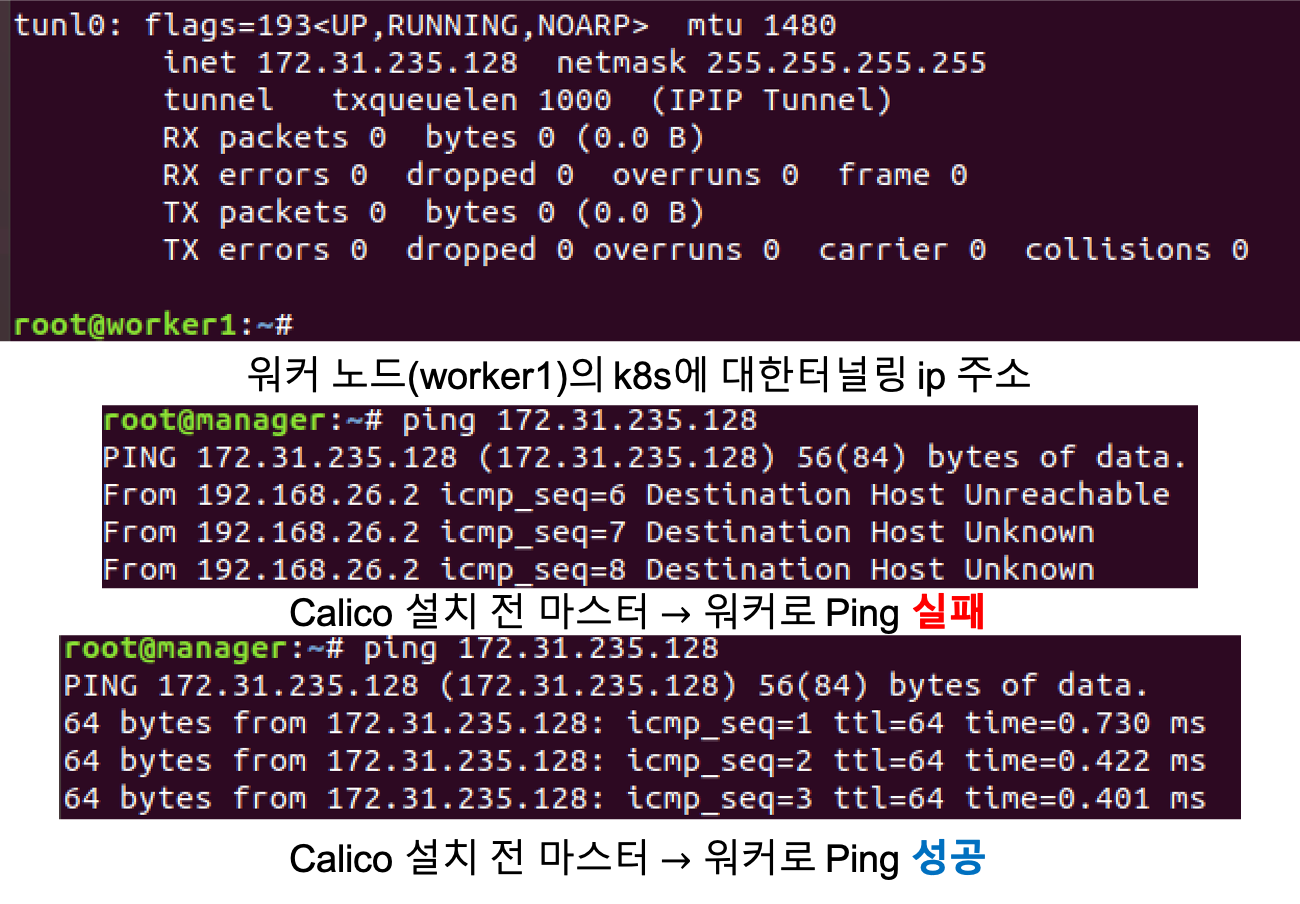

calico가 설치 유무에 따라 노드간의 통신이 가능해지냐 마느냐를 결정합니다. 다음은 calico 플러그인 설치에 따라 마스터 노드에서 워커노드에 ping이 잘 되는지 아닌지에 대한 비교입니다.

마지막으로 kubeadm으로 설치된 k8s는 각 노드에서 다음 명령어로 삭제 가능하다. k8s설치 도중 오류 발생했거나 테스트용 k8s 클러스터를 삭제할때 사용합니다.

kubeadm reset
